LGB螺桿真空泵是一種可以抽真空的設備，它之所以能夠取代其它同類產品成為工業生產中的常用設備，得益于其較好的產品性能與優勢，在各種環境工藝中表現出極高的穩定性。那么LGB螺桿真空泵在結構上有什么特點呢？讓我們一起來了解一下吧。

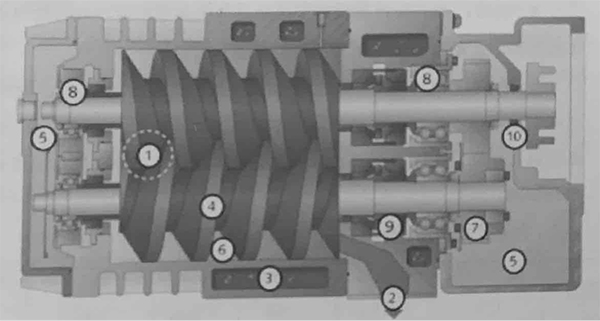

①進氣口  ②排氣口  ③冷卻水腔  ④螺桿  ⑤油箱

⑥氣體通道  ⑦同步齒輪  ⑧軸承  ⑨機械密封  ⑩骨架油封

螺桿真空泵是通過泵腔內一對作等速反向旋轉螺桿的作用,吸入并排出被抽氣體而形成高真空。泵的結構如圖所示,螺桿輪廓型線是由阿基米德螺旋線和擺線曲線及圓弧等構成。在螺桿旋轉時,二個螺桿之間、螺桿和泵體之間都保持 一定的間隙且互不接觸,因而運轉時泵的摩擦損失很小,摩擦消耗功率極小,且可以實現高轉速運轉,被抽氣體被平順地壓送到排氣口并排至泵外。通過泵二側的密封機構確保齒輪箱內的潤滑油無法進入泵的吸氣腔內。泵與電機均為臥式結構,泵采用聯軸器與電機直聯,整機安裝在同一機架上。為了減少泵的排氣噪聲,泵的排氣口裝有消音器。

LGB螺桿真空泵

構成泵的關鍵零部件有：

1.螺桿轉子:泵的螺桿轉子采用高性能球墨鑄鐵,經過嚴格的熱處理以后,通過高精度數控機床加工,確保螺桿型線的高精度要求,螺桿加工精度是保證整機性能的關鍵。

2.同步齒輪:同步齒輪是螺桿真空泵的重要部件,同步齒輪除了給從動螺桿提供足夠的扭矩外,還要保證二個反向旋轉的螺桿的嚙合面始終保持一定間隙且永不摩擦。齒輪表面經過高頻淬火,由高精度磨齒機磨削拋光而成,這樣保證泵在運行噪音小、溫升低、運轉平穩。

3.軸承:泵的固定端采用雙列角接觸球軸承,活動端采用具有高負載能力的滾柱軸承。這樣可以保證泵運行時候的高轉速、大負載,保證齒輪間和螺桿間的間隙外,還要使泵運行平穩、噪聲更低、溫升更小。

4.軸封:螺桿泵內部軸封采用的是雙向唇型密封,可有效阻止介質的雙向相互流動,保持介質不被污染。主動軸出軸處密封采用骨架油封密封。

5.油位視鏡:齒輪箱油位正常高度是視鏡窗的1/2高度。油位過低,齒輪、軸承會因為缺少適當?shù)臐櫥投艿綋p傷,最低油位不得低于視鏡窗的1/4高度。

關于LGB螺桿真空泵的結構特點就介紹到這里。非耀10年行業沉淀，產品應用至20余個領域，累計服務近300多家客戶，具有專業的研發團隊和售后服務團隊。如果您想了解更多，歡迎聯系我們，非耀真空泵竭誠為您服務。
